Фиксированные лопастные насосы
ЛОПАСТНЫЕ НАСОСЫ С ФИКСИРОВАННЫМ РАБОЧИМ ОБЪЁМОМ

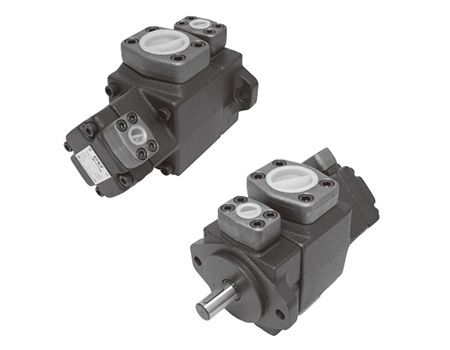

Фиксированные лопастные насосы / Двухсекционный насос ВД и НД / PV2R12 -
| МОДЕЛЬ | Производительность (c.c/rew) |
Крепление | Направление вращения |
Всасывающая часть | Выходная часть | № конструкции | ||
|---|---|---|---|---|---|---|---|---|
| ( Со стороны вала ) PV2R1 |
( Со стороны крышки ) PV2R2 |
|||||||
| PV2R12 | * | * | * | * | * | * | * | -* |
| PV2R12 | ( PV2R2 ) 26~65 |
( PV2R1 ) 6 ~31 |
F : Фланец L : Кронштейн |
R : CW L : CCW |
( PV2R1 ) E : Левый 45° вверх |
( PV2R2 ) A : Вверх B : Вниз R : Справа L : Слева |
40 | |
| Вес / Модель | PV2R12 | |
|---|---|---|
| Вес kgf ( lbs ) | F : Фланец | 26.3 kg |
| L : Кронштейн | 31.2 kg | |
PV2R12 ( PV2R1 + PV2R2 )
| КОД МОДЕЛИ |
Производительность (c.c/rew) |
Допустимая частота вращения (rpm) |
Макс давление kgf/cm² |
Вход / Выход | |||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения ( rpm ) | Макс. | Мин. | Out | In | |||||
| 1000 | 1200 | 1500 | 1800 | ||||||
| PV2R1-06 | 5.8 | 6.9 | 8.7 | 10.4 | 1800 | 900 | 210 | 1/2" | 2" |
| PV2R1-08 | 8.1 | 9.7 | 12.1 | 14.6 | |||||
| PV2R1-10 | 9.4 | 11.3 | 14.1 | 16.9 | |||||
| PV2R1-12 | 12.2 | 14.6 | 18.3 | 21.9 | |||||
| PV2R1-14 | 13.6 | 17.1 | 21.5 | 25.7 | |||||
| PV2R1-17 | 16.6 | 20.5 | 25.6 | 30.7 | |||||
| PV2R1-19 | 18.6 | 23.0 | 28.8 | 34.5 | |||||
| PV2R1-23 | 22.7 | 27.9 | 34.9 | 41.9 | |||||
| PV2R1-25 | 25.3 | 31.3 | 39.1 | 46.9 | |||||
| PV2R1-31 | 31.0 | 37.3 | 46.6 | - | |||||
| PV2R2-26 | 26.2 | 31.4 | 39.3 | 47.1 | 1800 | 900 | 210 | 3/4" | 2" |
| PV2R2-33 | 33.0 | 38.5 | 48.1 | 57.7 | |||||
| PV2R2-38 | 38.2 | 45.8 | 57.3 | 68.7 | |||||
| PV2R2-41 | 41.3 | 49.2 | 61.5 | 73.8 | |||||
| PV2R2-47 | 47.2 | 57.8 | 71.4 | 86.7 | |||||
| PV2R2-53 | 52.3 | 62.7 | 78.4 | 94.1 | |||||
| PV2R2-59 | 60.2 | 72.7 | 90.3 | 108.3 | |||||
| PV2R2-65 | 65.3 | 78.3 | 97.9 | 117.5 | |||||
