Фиксированные лопастные насосы

ЛОПАСТНЫЕ НАСОСЫ С ФИКСИРОВАННЫМ РАБОЧИМ ОБЪЁМОМ

Фиксированные лопастные насосы / Насос НД фикс. объёма / 50T - ( 150T - )

ОСОБЕННОСТИ

Эти насосы разработаны с учётом низкого уровня шума и высокого объёмного КПД.
Плавная работа, высокая стабильность и долговечность.
При проектировании входного порта особенно учтено снижение сопротивления на входе.
Максимальное рабочее давление — до 70 кгс/см² ( 1000 psi ).

Характеристики

МОДЕЛЬ	Регулируемый тип	Крепление	Направление вращения	Выходная часть ( Со стороны вала )	Со стороны вала ( c.c/rew )	№ конструкции
*	-*	*	*	*	*	-*

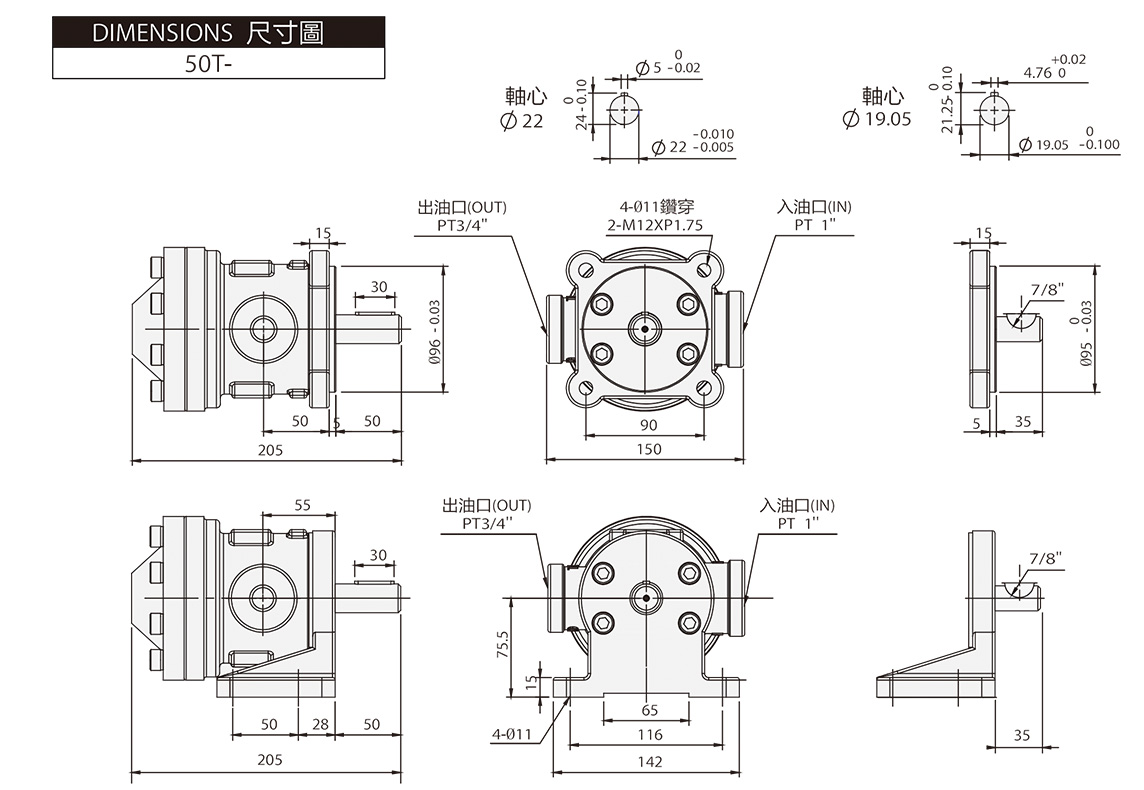

50T	07.12.14.17 20.23.26.30 36.40.43	F : Фланец L : Кронштейн	R : CW L : CCW	R : вправо L : влево ( норм. )	Нет : стандарт Ø 22 X : вал Ø 19.05	10

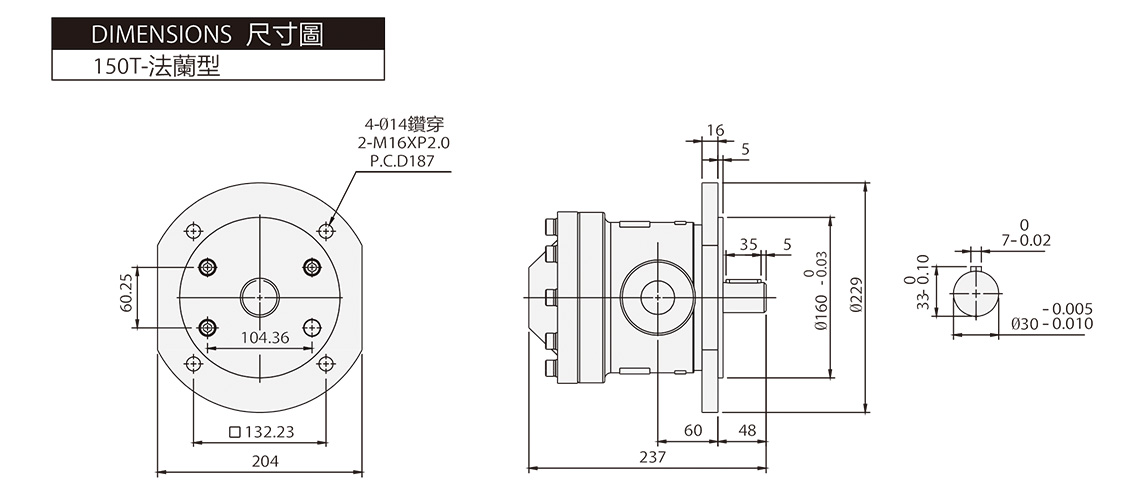

150T	48.61.75 94.116 125.150				Ø 30

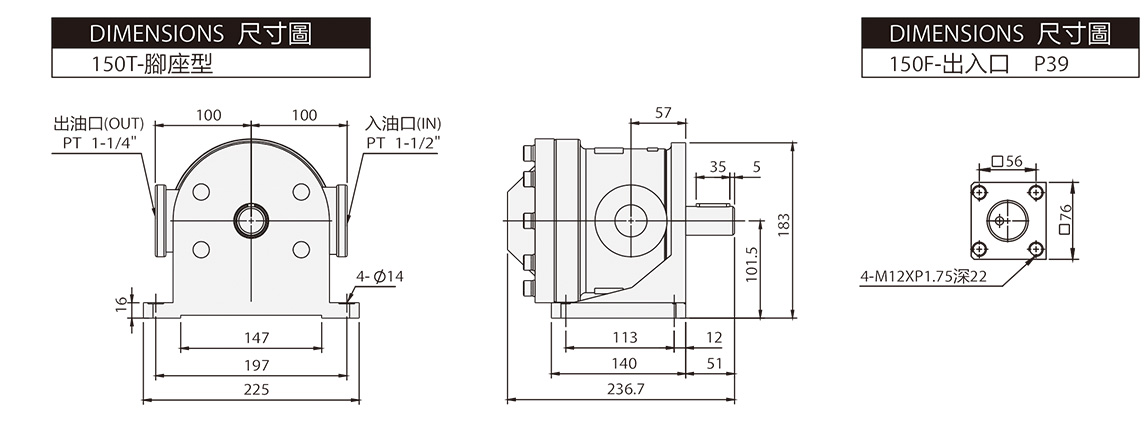

150F Фланец	48.61.75 94.116 125.150				Ø 30

Вес / Модель		50T	150T	150F
Вес kgf	F : Фланец	9.8 kg	24 kg	27.5 kg
Вес kgf	L : Кронштейн	10.7 kg	24.2 kg	27.5 kg

Макс. скорость : 1800 r / min
Мин. скорость : 800 r / min

50T Скорость – расход

КОД МОДЕЛИ	Производительность ( c.c/rew )				Допустимая частота вращения ( rpm )		Макс давление kgf/cm²	Вход / Выход
	Частота вращения ( rpm )				Макс.	Мин.
	1000	1200	1500	1800	Макс.	Мин.
50T-07	-	9.0	11.2	13.5	1800	1200	70	Вход : 1" Выход : 3/4"
50T-12	12	14.4	18.0	21.6	1800	950
50T-14	14.6	17.5	21.7	26.1
50T-17	17	20.3	25.5	31.5
50T-20	20.1	24.1	30.2	36
50T-23	23	27.6	34.5	41.4
50T-26	26.2	31.4	39.3	47.2
50T-30	30	36	44.5	53
50T-36	36.2	43.4	54.3	64
50T-40	40	48	60	72
50T-43	43	51.6	-	-	1500	950

150T Скорость – расход

КОД МОДЕЛИ	Производительность ( c.c/rew )				Допустимая частота вращения ( rpm )		Макс давление kgf/cm²	Вход / Выход
	Частота вращения ( rpm )				Макс.	Мин.
	1000	1200	1500	1800	Макс.	Мин.
150T-48	48.3	57.9	72.4	86.9	1800	950	70	Вход : 1-1/2" Выход : 1-1/4"
150T-61	61.5	73.8	92.2	110.7
150T-75	75.5	90.6	113.2	135.9
150T-94	94.2	113	141.3	169.5
150T-116	116.3	139.6	174	-	1500
150T-125	125.2	150.2	-	-	1200
150T-150	150.2	180.3	-	-	1200
